Насос-мотор МГП 112/32








Насос-моторы типа МГП 122/32
применяются в дорожно-строительной технике, а именно: кранах (КС 64-76, КС3577-3, 3577-3К, КС45726-2 и др..), погрузчиках (ВП-05), экскаваторах и прочих агрегатах.

Насос-моторы способны работать в двух режимах:
- в режиме гидромотора, т.е. как привод исполнительных механизмов, которые требуют бесступенчатого регулирования частоты вращения.
Направление вращения вала - реверсивное;
- в режиме насоса, т.е. для преобразования механической энергии приводного вала в энергию переменного по величине потока рабочей жидкости (в закрытых схемах).

Насос-мотор МГП 112/32 имеет пропорциональное регулирование, гидравлическую настройку и начало регулирования рабочего объема - от максимального.

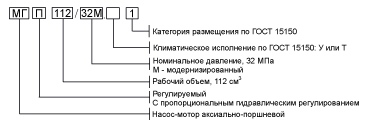

Структурная схема обозначения:

Технические параметры:



Наименование параметра Величина
Насос Мотор
Рабочий объем

номинальный ( Vnom .), см 3 112 112
минимальный ( Vmin ), см 3 32 32
Частота вращения, с -1 (об/мин)

номинальная (при Vnom ) 25 (1500) 25 (1500)
максимальная (при Vnom ) 33,3(2000) 50 (3000)
максимальная (при Vmin ) - 66,7 (4000)
минимальная ( при Vnom) 3,3(200) 0,8 (50)
Подача, л/мин

номинальная, не менее 159,6 -4,8
минимальная 40
Номинальный расход, л/мин, не более
182,6
Расход в линии управления, л/мин 0,2 0,2
Давление на выходе, МПа (кгс/см )

номинальное 32 (320)
максимальное 40 (400) 20 (200)
Давление на входе номинальное, МПа (кгс/см )
32 (320)
максимальное, МПа (кгс/см ) 1,6 (16) 40 (400)
Номинальный перепад давлений, МПа (кгс/см ) - 32 (320)
Давление начала регулирования, МПа (кгс/см ) 0,6÷1,0 0,6÷1,0
Максимальное давление дренажа, МПа 0,2 0,2
Номинальный крутящий момент, Н  м - 524 -16
Номинальная мощность, к Вт

потребляемая, не более 97,6 +2,9
эффективная, не менее
80,7 -2,4
Коэффициент подачи, % 95
Гидромеханический КПД, %, не менее
92
КПД, %, не менее 90 90
Масса (без рабочей жидкости), кг 58 58


Габаритно-присоединительные размеры:
